CBB61型交流电动机用金属化聚丙烯膜电容器

国

环

氧

树

脂

应

用

网

一 特点及用途

    该电容器损耗低，内部温升小，绝缘电阻高，容量稳定性好，自愈性能优异，塑料外壳，环氧树脂灌封，安全、可靠,适用于频率50Hz(60Hz)的交流电源供电的单相电动机启动和运转.

二 技术要求:

引用标准：SJ2600.2-85

气候类别： 40/70/21

额定电压(AC)：250V,400V

电容量偏差:     ±5%(J)    ±10%(K)

耐电压:     引线间：1.5U_R      (2S)

              极壳间：2000V_AC        (2S)

损耗角正切:     tgδ≤0.004  (100H_Z)

    绝缘电阻:   引线间:  R_C≥3000MΩuF  (2min)

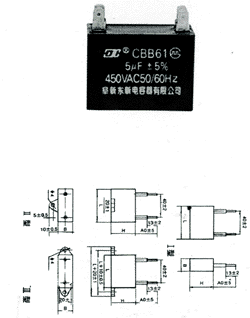

三 外形尺寸 :

额定电压 rated voltage VAC	标称电容量  reated capacitance  µF	外形尺寸(Dimensions):
		Lmax	Bmax	Hmax
250	1.0~1.2 1.5,2.3 4.0 4.7,6.0 8.0,10.0 12	37 47 | | | |	15 18 28 30 32 45	24 34 | | 49 |
400	1.0 1.2 1.5 2.0 2.4 3.0 4.0 5.0 6.0 8.0	47 | | | | | | | | |	18 | 22(18) 28 30 28(32) 32 36 45 58	34 | | | | 49 | | | |

　
