高性能玻璃钢防腐施工方案
(环氧呋喃胺玻璃钢)
一、 机理概述---高性能无溶剂环氧呋喃胺玻璃钢
玻璃钢衬里从基层角度来分，可分为钢基层衬玻璃钢和混凝土衬玻璃钢，这两种玻璃钢对基层的要求、胶结料配方、施工方法、施工间隔、玻璃钢结构、及养护都有所不同。这里主要讲述高性能玻璃钢的机理，根据复合树脂原理、新型固化剂、新型防锈颜料、无溶剂配方工艺、硅烷偶联剂等技术，使该产品与普通玻璃钢性能上有较大提高。
依据复合树脂原理，两种树脂混合其成品性能将互为改性。环氧树脂特点为：耐100℃以下的稀酸、稀碱和多数溶剂，具有优越的粘结性和良好的强度；呋喃树脂特点为：耐160℃以下的大多数强酸、强碱和溶剂，但性脆。而呋喃胺树脂是呋喃树脂与胺类固化剂反应的产物，其分子结构中含有多个呋喃环，且含有伯胺、仲胺等基团，可与环氧树脂的环氧基开环反应，相互交联成网状结构的不溶不熔产物，又是环氧树脂的改性剂和固化剂。用环氧树脂和呋喃树脂共聚合，产物兼有环氧、呋喃树脂之优点。所以环氧呋喃胺玻璃钢，能耐140℃以下的大多数中强酸碱和溶剂，同时具有优越的粘结性和良好的强度，而互穿网络可提供优良的韧性，所以整体性能有极大的提高。
T31树脂状固化剂具有可在潮湿面固化，而且具有更好的综合性能，作基层胶料的固化剂，保证玻璃钢与基层在潮湿状态具有良好的粘结强度。用量在15～35%，潮湿度越大用量越大。这样就解决了通常施工中潮湿度达不到造成的粘结不良的问题。
新型防锈颜料---三聚磷酸铝，属于环保反应型无公害无毒高效防锈的白色颜料，防锈力是红丹、锌铬黄的1～2倍，且附着力强、耐蚀，具有隔绝防锈及钝化防蚀的双重功效。其机理是三聚磷酸铝经离解和水解，产生络合能力强的三聚磷酸根阴离子（P3O10）5-，能与铁离子（包括铁锈）反应生成AlxFey（PO4）2致密的钝化膜而阻缓
腐蚀。改变了玻璃钢不含防锈颜料的通病，对基层的粘结力和整体性能又有较大提高。（基层为钢铁时才采用）
树脂胶料的稀释剂，分为活性稀释剂与非活性稀释剂。非活性稀释剂（如丙酮、乙醇）为不参加体系反应，物理稀释，在固化过程中逐步挥发，因而产生大量的毛细孔，降低抗渗等级，且在玻璃钢中的残余溶剂，须通过热处理才能大部分析出，增加毛细孔数量，一旦热处理控制不好，极易形成脱壳、脱层等弊病；若未经热处理，又降低了使用温度和耐蚀性。而活性稀释剂，为本身参加化学反应，又具有稀释效果和增韧作用，由于胶料无挥发产物，使成品具有更低的毛细孔，更高的抗渗能力和耐蚀性，对同时连续衬布不影响；而用非活性稀释剂配制的胶料，须间隔衬布才能降低溶剂残余量。玻璃钢施工中通常都采用非活性稀释剂，而采用活性稀释剂对使用年限有极大影响。
硅烷偶联剂是带有有机基团和亲无机基团的化学结构，因而具有“桥梁”一样把无机物和有机物通过化学反应紧密结合在一起。有机基团与树脂反应，亲无机基团与玻璃布、填料、混凝土反应，因而提高了胶料、玻璃布、混凝土三者之间的粘结强度，使所有材料连接成有机整体。
通过以上五个方面的改进，使玻璃钢成品有更大的耐蚀、耐用的整体性能。
二、 施工要点
1、 施工标准
⑴ GB 8923—88《涂装前钢材表面锈蚀等级和除锈等级》
⑵ HGJ 229—91《工业设备、管道防 腐蚀工程施工及验收规范》
⑶ GB 50212—91《建筑防 腐蚀工程施工及验收规范》
⑷ GB 50224—95《建筑防腐蚀 工程质量检验评定标准》
2、 玻璃钢防护
⑴ 基层处理要求 按GB 8923和GB 50212要求：
钢基层喷砂除锈需达到Sa2级（无可见的油脂、污垢、氧化皮、铁锈和油漆等附着物，其残留物是牢固附着的）；动力除锈需达到St2级（无可见的油脂、污垢，并且没有附着不牢的氧化皮、铁锈和油漆等附着物）。
水泥砂浆或混凝土基层，必须坚固、密实、平整，坡度和强度符合设计要求，不应有起砂、起壳、裂缝、蜂窝、麻面等现象；平整度用2m直尺检查时，允许空隙不大于5mm；含水率在20mm厚度不大于6%，本方案采用湿固化配方可不受此限制；施工前，应将表面的浮灰、水泥渣及疏松部位清理干净；已被油脂和化学品污染的表面，须进行预处理。

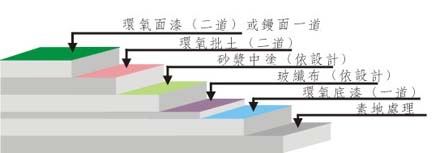

⑵ 玻璃钢防腐层： 参照HGJ 229和GB 50212，防腐层设计为：二底油、三布六油、 二面油、一砂（地面增加一砂防滑）工艺。底料应用环氧树脂稀油二道，使胶料湿润钢基层，或渗入水泥砂浆可达5mm，驱走水泥砂浆内的空气，提高了强度，与基层的接合得到保证。在衬布前，先刷喷一道环氧呋喃胺树脂胶料，铺平玻璃布、无气泡和空鼓后，再刷喷一道环氧呋喃胺树脂胶料，依此完成三布铺衬。面料为富树脂层，是耐蚀性关键部位，须饱满、无针孔、光泽亮丽。
⑶ 原材料质量技术标准： 环氧树脂E44、呋喃胺树脂F30、固化剂T31、三聚磷酸铝APW-1、活性稀释剂690、硅烷偶联剂KH-550、底碱或中碱玻璃布δ0.2mm×8×8／12×12、石墨粉或铸石粉等填料，均需符号规范要求。
三、 施工方案
1、除锈或水泥砂浆基层打磨： 为保证防护层的质量，保证防护层与底材的结合力，应控制磨料的颗粒形状、硬度、压缩空气的压力以及喷射角度，使基层表面粗糙度达到40～70µm；水泥砂浆基层用电动钢丝刷打磨后，用软毛刷或压缩空气清理干净。
2、喷刷底层环氧树脂胶料： 水泥砂浆基层经处理后，应尽早喷刷底层胶料，已免二次粘污；钢基层经处理后，8小时内开始喷刷底层胶料。底层胶料喷刷间隔24小时以上，喷刷时应均匀，不得漏涂、流挂等
缺陷，配制好的环氧树脂胶料需在40分钟内用完。

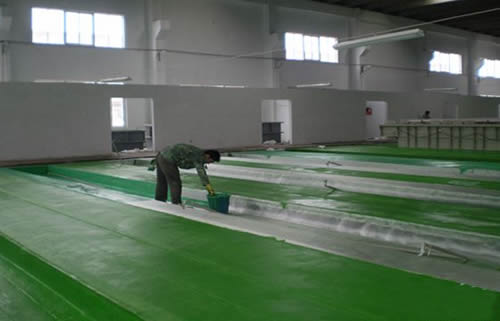

3、衬布： 底层胶料经24小时固化后，在基层上均匀喷刷一道环氧呋喃胺树脂衬布胶料，随即衬上一层玻璃布，玻璃布必须贴实，使胶料浸入布的纤维内，并赶净气泡，随后再喷刷一道衬布胶料，胶料应饱满。如此反复，达到层数和厚度。配制好的衬布胶料须在60分钟内用完，同层布搭接在50mm以上，上下层布错开50mm以上。
4、富树脂的面层胶料： 衬布料经24小时自然固化后，均匀喷刷面层环氧呋喃胺面层胶料，带第一层硬化后再喷刷第二层面层胶料配制好的面层胶料也须在60分钟内用完。
5、一砂： 若为地面须增加防滑功能时，在第二层面层胶料喷刷完时，立即匀撒一层细
石英砂，经自然沉降并为胶料浸润后即可。
四、胶料配合比 略
五、质量验收与核验
保证项目：对工程质量有决定性影响的检验项目。
基本项目：对工程质量有重要影响的检验项目。
允许偏差项目：可满足工程安全和使用功能的检验项目。
1、 水泥砂浆或混凝土基层处理
⑴保证项目：水泥砂浆或混凝土基层的强度试验报告，应符合设计和施工规范要求。
⑵基本项目：水泥砂浆与垫层应结合牢固，无明显裂缝、起砂、起壳现象，阴阳角应符合《施工规范》的规定。混凝土基层应密实平整，不得有明显的蜂窝和麻面。
⑶允许偏差项目：基层表面平整度用2m直尺检查，允许偏差不大于5mm，最大偏差可为6mm；坡度允许偏差为坡长的±0.2%，但最大偏差值不得大于30mm。
2、 钢基层处理
⑴保证项目：表面处理等级应符合设计要求。
⑵基本项目：表面无可见的油脂和污垢，没有附着不牢的氧化皮、铁锈和油漆等附着 物
3、 衬玻璃钢
⑴保证项目：材料应符合《施工规范》的品质要求。
底层、衬布、面层胶料的配合比应符合规定。
施工过程中及施工完毕后的养护应符合《施工规范》的规定。
⑵基本项目：外观质量无纤维露出，树脂固化完全，无针孔、气泡、皱折、起壳、脱层先为合格；并且胶料饱满、表面平整、色泽均匀才为优良。玻璃布的规格和层数应符合设计规定先为合格，并且玻璃钢内的树脂胶料饱满，厚度不小于设计厚度先为优良。
⑶允许偏差项目：地面玻璃钢的表面平整度和坡度允许偏差同基层要求。
六、安全防护及注意事项
1、玻璃钢衬里，对于转角处、门口处、预留孔、管道出入口或地漏等部位，容易形成薄弱环节，造成隐患，故应在施工时特别注意及加强处理。
2、严格控制施工环境技术条件，环境温度大于12℃，湿度不大于80%，保证质量，不赶进度。
3、施工场地应保持通风良好，配置消防器材，和禁止烟火警示牌，以保证安全。
4、施工场地应保持清洁，作业结束后清理残存易燃、易爆和其它杂物。
5、玻璃钢地面养护时间≥10天，贮槽≥20天，常温固化可使用时间均为30天。
6、用电火花检测仪检查针孔时，电压宜为3.5kv，本公司可达到6kv以上。
-----------------------------------------------------------------------------------------------------------------------------------------
(责任编辑：admin)----[注:本网站(中国环氧树脂应用网http://www.epoxy-c.com联系人:金先生13915284081)发布的有关产品价格行情信息，仅供参考。实时价格以现实流通中为准。受众若发现信息有误，可向本网建议及时修改或删除。受众在浏览本网站某些产品信息之后，使用该产品时请向专业人士及生产商和经销商咨询，本网站不对该产品的任何使用后果负责。本站所有文章、图片、说明均由网友提供或本站原创，部分转贴自互连网,转贴内容的版权属于原作者。如果本站中有内容侵犯了您的版权，请您通知我们的管理员,管理员及时取得您的授权或马上删除!]
