环氧塑封料

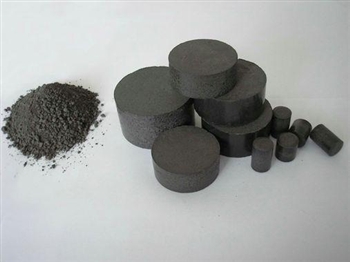

环氧塑封料是一种单组分热固性高分子复合材料，它是以环氧树脂为基体树脂，以酚醛树脂为固化剂，加上促进剂、阻燃剂、填料、颜料、偶联剂及其它微量组分，按一定的比例经过前混、挤出、粉碎、磁选、后混合、预成型（打饼）等工艺制成。主要用于封装晶体管和集成电路等半导体器件。我公司生产的环氧模塑料具有固化快、易操作、成型性好等特点。具体分类和型号如下：
|
检测项目
|
单位
|
数值
|
|
螺旋流动长度@175℃
|
cm
|
60-120
|
|
凝胶化时间@175℃
|
s
|
15-25
|
|
密度
|
g/cm3
|
1.95-2.05
|
|
玻璃化温度
|
℃
|
160
|
|
热膨胀系数α1
|
10-6/℃
|
27
|
|
热膨胀系数α2
|
10-6/℃
|
70
|
|
弯曲强度
|
MPa
|
150
|
|
弯曲模量
|
GPa
|
15
|
|
热传导率
|
w/m./℃
|
1.5-2.0
|
|
阻燃性
|
|
UL-94 V-0
|
|
体积电阻
|
1015Ω·cm
|
2.6
|
|
电导率
|
s/cm
|
<15
|
|
Na+
|
ppm
|
<5
|
|
Cl-
|
ppm
|
<5
|
|
应用范围
|
Diode 126, 220等产品DIP, SOP
|
封装工艺条件
预热时间 25-30
s
模具温度 170-190
℃
注塑压力 30-60
kg/cm2
传递时间 15-20
s
固化时间 90-180
s
后固化温度 170-180
℃
后固化时间 4-8
h
以上封装工艺为我司推荐，客户可根据实际情况自行调整封装工艺。
预热对于环氧塑封料的模塑成型十分重要，在推荐条件下，料饼应该预热到能用手指捏变形即可，避免预热过软导致料饼塌陷。料饼预热后，要求在10秒内使用，以免在料饼加入模具前由于化学反应导致流动性变差，影响封装质量。
包装
本产品用纸箱包装，内衬双层塑料袋，中间放两袋干燥剂，每箱净重15kg。
储存
本产品应低温保存在干燥通风的冷库中，10℃以下，储存期6个月。
使用注意事项
塑封料从冷库取出后，须在室温下放置8小时以上可打开包装使用，使用完毕须封口保存。塑封料在回温后放置超过72小时报废。
